液晶種類非常繁多，人們對液晶有著不同的劃分方法。 其中依其分子排列方式， 可分為層狀、 柱狀、膽固醇型和碟狀液晶等。
1 層狀液晶
層狀液晶又被稱為近晶相液晶， 是由棒狀液晶分子聚集構成，形成層狀結構。 層 與層之間結合能力較弱，容易滑動，但層內結合能力較強，所以分子還是有序排列的。 Ruibin Hou于 2011 年合成了有 2 個膽固醇基團的 1,3-二硫雜環戊二烯-2-硫酮 （ 1）， DSC 和 POM 共同初步確定了（ 1）是層狀液晶，并且進行了 SAXS 實驗，由 X 射線衍射數據計算得到層厚為 4.95nm，遠遠大于估計的分子長度（ 2.5nm），基本 呈二倍關系，所以預測分子結構為雙分子層狀排列，其中 1,3-二硫雜環戊二烯-2–酮 部分發生交錯以填滿空隙。
2 柱狀液晶

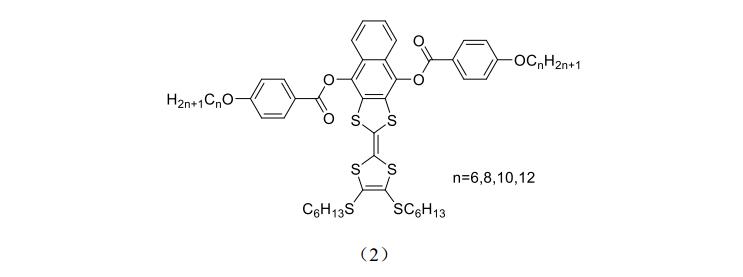

柱狀液晶分子在空間上主要呈一維排列， 所有棒狀液晶分子會選擇某一方向作為 主軸并平行排列，而不像近晶相那樣具有分層結構. Lei Wang等人合成了一系列基于四硫富瓦烯的液晶分子（ 2） ，發現其在很寬 廣的溫度范圍內甚至在室溫下呈柱狀相液晶。 對目標產物進行 DSC 研究，其中柔性 鏈為六個碳和八個碳時沒有表現出液晶相，增長烷基鏈到 10、 12 碳時在熔融溫度下 能表現出柱狀液晶相。尤其是連有最長烷基鏈時可在 9-96℃的溫度范圍（包括室溫） 下表現出液晶相，并且根據 POM， 1D WAXD 實驗結果表明這種液晶相是高度有序 的盤柱狀結構，根據 1D WAXD 在低角區的衍射數據計算出 γ 并不是 60℃，所以考 慮其應該是一種傾斜的柱狀結構，對于非對稱盤狀液晶來說這是很常見的。其可溶于 常見的有機溶劑，這使得其可以溶液加工成薄膜。由于酯基吸電子基的存在使化合物 氧化電位都高于 TTF 本身。經實驗測定連有最長烷基鏈時 HOMO 能級電位大概在 -5.37 和-5.39 之間，說明其是一種良好的 P 型有機半導體材料。另外其可在寬溫度范 圍下可表現出液晶相，并且具有良好的氧穩定性，再加上 TTF 本身的光電特性，都 說明了目標化合物將可能成為一種新型的光電材料。
3 膽固醇液晶
膽固醇液晶顧名思義，是液晶化合物中含有膽固醇衍生物。 膽固醇本身不具有液 晶性，但是當其被碳酸或其他有機酸酯化后，以及羥基被鹵素取代后形成的衍生物則 具有了液晶性。 膽固醇通常具有手性， 膽固醇液晶材料呈現出特殊的螺旋狀結構， 以 膽固醇液晶而言, 與指向矢的垂直方向分布的液晶分子, 由于其指向矢的不同, 就會 有不同的光學或是電學的差異, 也因此造就了不同的特性，比如具有圓偏光雙色性、 選擇性光散射等特性。 之前介紹過的 Ruibin Hou等人于 2011 年合成的化合物（ 1） ， 通過 X 射線衍 射進行了研究， 60℃在小角區出現三個峰，目標產物是一種 2D 六方柱狀相。通過計 算得出每個橫截面由 8 個分子， 16 個膽固醇鏈圍繞在其周圍近似成球狀。 從熔融態 降溫，首先出現的是膽固醇型液晶，繼續降溫到 75.5℃時出， POM 下出現了典型的 馬賽克紋理，膽固醇相相變成柱狀相。
4 碟型液晶 碟型液晶是由高對稱性分子重疊形成的向列型聚集體， 針對于液晶單元來說, 它 長的像碟狀,故稱其為碟型分子。 1998 年 Richard A. Bissell等人合成了一種基于四硫富瓦烯的碟狀液晶分子 （ 3） ，研究發現其可在室溫至 64.7℃范圍內呈現碟型液晶。 作者通過對 BPhDT-TTF 晶核的力場計算和相關化合物的晶體結構研究表明，化合物（ 3）采用的應是一種椅 式結構，這種椅式結構使其更易形成棒狀結構而非盤狀。并且利用了多種電極對目標 產物的直流、交流電響應做了研究。直流電研究表明目標產物可對外加電壓作出線性 響應，符合歐姆定則。如同預想的那樣，交流電實驗電導率非常低，其受到痕量摻雜 物影響。當目標產物與 2 mol %五氯化銻進行 P 摻雜時，其釋放出的陽離子濃度時 10^20 cm-3。但交流電導率只提高了 10-11~10-6 s·cm-1。這對于常見盤狀物摻雜來說是非常低 的，原因還不是很明確，可能是因為陽離子發生了高度局域化或者被反離子牽制，也 有可能是因為陽離子與中性分子尺寸的差別導致了大面積的晶格扭曲等。作者解決了 這個問題，并生產出電導率更高的四硫富瓦烯衍生物，這種類型液晶即可進行電荷傳 輸也可進行離子傳輸，可應用于光電傳感器、發光二極管、電子照相等領域。
