隨著能源和資源日益緊缺，天然氣、氫氣高密度儲存材料和儲電能用超級電容器電 極材料的開發越來越受到高度關注。而超大比表面積、微孔分布集中的活性炭正滿足了 這些儲能材料的需要。近年來，很多研究者在尋找合適的活化方法和低成本的原材料， 并成功的制得具有一定吸附能力的活性炭產品，以 KOH 活化法最為成功。
KOH 為活化劑制備超大比表面積活性炭的技術最初由美國 AMoCO 公司開發的， 后 由 Anderson Development 公司商業化生產， 以石油焦為原料制備出比表面大于 2 500 m2/g 的超級活性炭。日本關西熱化學株式會社生產的超級活性炭商品名為 MAXSORB，也是 用 KOH 活化石油焦制備而成，其比表面積可達到 2 800～3 200 m2/g。日本的音羽利朗將 石油焦原料在 400 ℃ 下進行脫水處理，利用 KOH 為藥劑在 600 ℃ ～800 ℃ 下活化獲得了 比表面大于 3 000 m2/g 的超級活性炭。日本大阪煤氣公司通過 KOH 活化中間相炭微珠， 制得了比表面積高達 4000 m2/g 的超級活性炭。 我國對超級活性炭的制備及研究工作起步 較晚， 1993 年至 1998 年中國科學院山西煤化所分別采用中間相瀝青、氧化瀝青和石油焦 為原料，以 KOH 為活化劑，制得了比表面積為 2 000～4000 m2/g 的超級活性炭。 1996 年許斌等以 KOH 活化法制得了比表面積高達 3500 m2/g 的中間相瀝青活性炭，總孔容 2.11cm3/g，孔徑主要集中于 1 ～4 nm 范圍內，平均孔徑 2.6 nm 左右，苯吸附值為 l 610 mg ／g。
椰殼在我國南方、東南亞及非洲資源十分豐富，天然結構致密、材質純凈，是一種 很好的活性炭原料，相對于常用的制備超級活性炭的炭氣凝膠、碳纖維、樹脂、石油焦 等化石原料，具有廉價易得、 資源可再生等特點，在成本上有較大的優勢。區別于直接 以鮮椰果殼原料，本研究采用已炭化除去大部分有機物的椰殼炭化料為起始原料，具有 固定炭含量高、結構更穩定、細胞腔之間已初步形成孔道等特點， KOH 藥劑容易充分浸入，因此，以較少的藥劑用量，與椰殼炭干法混合，控制活化工藝條件可制備出微孔發 達的超大比表面積活性炭。
選擇椰殼炭化料作為實驗原料， KOH 為活化劑，通過調控 KOH 與椰殼炭化料的混合比、活化溫度及活化時間，制備出比表面積大（ 3 326 m2/g），孔徑 分布窄（集中于 1.5-2.5 nm 的微孔），吸附性能高（碘吸附值 2 500 mg/g，亞甲基藍吸附 值 675 mg/g）的超級微孔活性炭，該產品附加值高，在天然氣儲存和超級電容器電極材 料領域有廣泛的應用前景。
材料和儀器：
材料： 椰殼炭化料采購自海南省文昌縣活性炭廠， 椰殼炭化料破碎至 1～2 mm 顆粒， 烘干備用。 試劑： KOH（ AR）南京化學試劑有限公司，鹽酸（ AR）等試劑上海中試化工公司；
實驗儀器：電阻爐為上海意豐電爐有限公司產，活化器為鎳制帶蓋坩堝。恒溫磁力攪拌器為南京科爾儀器設備有限公司，密封式制樣粉碎機為上虞市銀河測試儀器廠，真空泵為南京科爾儀器設備有限公司，電熱恒溫鼓風干燥箱為上海索譜儀器有限公司
分析儀器： ASAP 2020 全自動比表面及孔隙度分析儀，為美國麥克公司；元素分析 儀為 S-3400 掃描電鏡為日本東芝公司； 722 型分光光度計為上海分析儀器廠生產。
制備方法：
在鎳坩堝中， 將 KOH 顆粒與椰殼炭顆粒以不同的質量比 （以下稱浸漬比）干法混合， 加適量水捏合，浸漬一定時間。混合物料經干燥后在氮氣保護下，以一定的升溫速率升 溫至活化終溫，保持一定時間。活化過程結束后，樣品隨爐冷卻至室溫，活化料經堿回 收后，以 0.1 mol/L 的鹽酸溶液洗滌，再經熱水洗至中性，烘干備用。

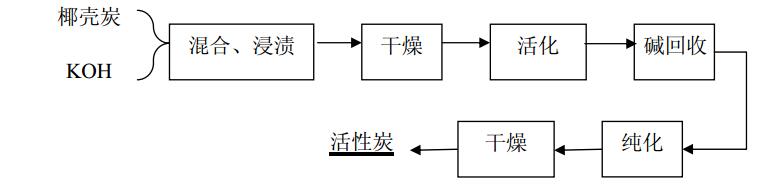

圖1 ?KOH 活化法制備超級椰殼活性炭的工藝流程
活性炭吸附性能分析：
亞甲基藍吸附值和碘吸附值： 按照國標《木質活性炭試驗方法》（ GB／T 12496.1～22—1999 ）進行，碘吸附值很高的活性炭檢測采用減碳量的方法，每個指標取平行試驗的平均值作為結果。
B.E.T 比表面積和孔徑分布： 活性炭的比表面積和孔徑分布由吸附等溫線表征，以 N2 為吸附介質，在溫度 77 K 及相對壓力(P/P0)10-6～1 的范圍內進行 N2 吸附測定。測定前，樣品需在 350 ℃ 下脫氣 2 h。 比表面積采用 B.E.T 方法根據 N2 吸附等溫線計算， 孔徑分布根據 BJH 和 HK 方法進行計 算。
掃描電鏡（ SEM）表面形態分析： 用 E-1010 離子覆膜儀對樣品活性炭噴金后， 用掃描電鏡觀測椰殼原料及活性炭樣品 的微觀構造及表面形貌。
化學慧定制合成事業部摘錄
納米材料
